입면도 외벽 면적 계산｜창문·돌출부를 빠뜨리지 않는 순서

입면도 외벽 면적은 ‘전체 가로×높이’ 한 번으로 끝나지 않습니다. 계산할 면과 단위를 먼저 고정하고, 재료 구간을 나눈 뒤 창문 같은 개구부를 표시해야 빠진 면과 중복을 찾을 수 있습니다.

이 글에서는 가상의 남측 외벽 한 면을 직접 계산합니다. 답은 평면 투영면적 67.2㎡이지만, 이 값은 계약 수량이나 실제 발주량이 아닙니다. 창 주변 깊이, 모서리 측면, 돌출부, 공제 기준과 로스율은 프로젝트 도면·시방·내역 기준을 별도로 확인해야 합니다.

3줄 결론
① 단위와 기준치수를 먼저 고정합니다.
② 재료별 면적을 더한 값과 전체에서 개구부를 뺀 값을 서로 검산합니다.
③ 계산이 맞아도 미확정 상세와 계약 기준은 따로 질의합니다.

이 글에서 완성할 결과

1. 가상 외벽의 재료별 평면 투영면적 계산
2. 다른 분할 방식으로 합계 재검산
3. 발주 전에 확인할 미정 항목과 RFI 문장 작성

먼저 입면도와 실제 외벽이 같은 대상인지 맞춰야 계산이 시작됩니다.

입면도와 외벽을 대조하며 계산 대상을 확인하는 모습

1. 면적을 계산하기 전에 ‘어느 면’을 재는지 고정합니다

입면도에는 외벽 마감재료와 중심선 또는 마감선 치수가 함께 표현될 수 있습니다. 하지만 종이에 보이는 선을 자로 재거나 축척만 믿고 계산하면 기준이 섞일 수 있습니다. 도면번호·Rev·방향·층·축선을 적고, 치수가 중심선인지 마감선인지부터 확인하세요.

이 글의 예제는 정면에서 본 한 외벽의 평면 투영면적만 계산합니다. 후퇴한 벽, 창 주변의 깊이, 모서리의 측면, 캐노피나 돌출 프레임은 정면 투영에서 보이지 않거나 별도 면이므로 자동으로 포함하지 않습니다.

2. 가상 외벽 예제의 조건을 먼저 적습니다

대상: 남측 외벽 1면, 폭 12m × 높이 6m

재료: MAT-A 폭 7m, MAT-B 폭 5m

창문: W1 2.0m × 1.5m, W2 1.5m × 1.2m

전제: W1은 MAT-A, W2는 MAT-B 구간에 있고, 정면 투영면적만 계산

모든 길이를 m로 통일했으므로 면적 단위는 ㎡입니다. 도면이 mm라면 1m=1,000mm, 1㎡=1,000,000mm²를 적용합니다. mm로 계산한 면적은 1,000,000으로 나누면 ㎡가 됩니다. 예를 들어 67,200,000mm² ÷ 1,000,000 = 67.2㎡입니다. 중간에 단위를 섞지 않는 것이 첫 번째 검산입니다.

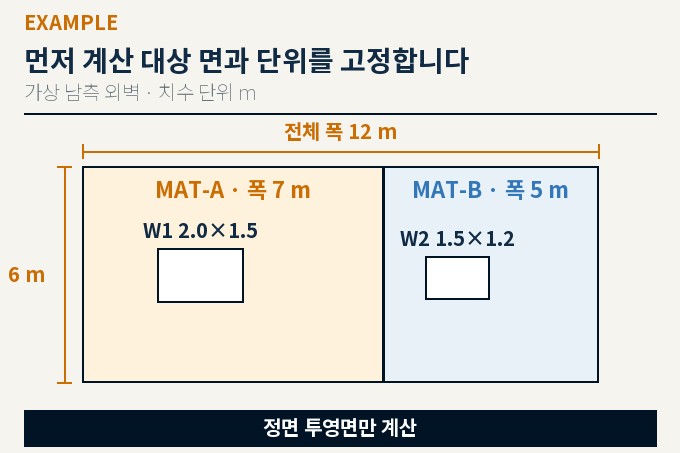

가상 외벽의 단위·재료 구간·창문을 고정한 계산 예제

3. 전체에서 창문을 빼면 67.2㎡입니다

전체 외벽: 12 × 6 = 72㎡

W1: 2.0 × 1.5 = 3.0㎡
W2: 1.5 × 1.2 = 1.8㎡

평면 투영면적: 72 − 3.0 − 1.8 = 67.2㎡

이 계산은 예제에서 두 창을 빼기로 정한 연습입니다. 실제 물량에서 어느 개구부를 얼마나 공제하는지, 창 주변 마감면을 어떻게 산정하는지는 재료·공종·계약·시방에 따라 달라질 수 있습니다. 일정 크기 이하는 무조건 공제하지 않는다는 식의 보편 규칙을 이 예제에 적용하면 안 됩니다.

재료별로 다시 계산해 검산합니다

MAT-A: 7 × 6 − 3.0 = 39.0㎡
MAT-B: 5 × 6 − 1.8 = 28.2㎡

39.0 + 28.2 = 67.2㎡입니다. 두 결과가 같다는 것은 입력한 구간과 개구부를 기준으로 두 산식이 서로 일관된다는 뜻입니다. 같은 경계나 개구부 수량을 두 산식에 모두 잘못 넣은 공통 입력오류, 같은 크기의 누락과 중복이 상쇄되는 오류까지 배제하지는 못합니다. 따라서 원 입면도·평면도에서 재료 경계와 창문 수량을 별도로 다시 대조해야 합니다.

두 산식의 합계를 비교하고 원 도면 대조 항목을 남기는 보조 검산

4. 먼저 풀어보는 작은 문제

문제

폭 8m, 높이 3m인 외벽에 폭 1.2m, 높이 1.5m인 창문이 하나 있습니다. 같은 전제에서 창문을 제외한 평면 투영면적은 얼마일까요?

정답과 계산식 보기

8 × 3 − 1.2 × 1.5 = 24 − 1.8 = 22.2㎡

5. 67.2㎡에 바로 더하거나 빼면 안 되는 항목

• 창 주변 깊이: 창턱·상부·좌우 리빌 면의 깊이와 마감 범위
• 모서리 측면: 입면 경계 밖으로 꺾이는 면과 재료 마감 위치
• 돌출부: 기둥형 돌출, 띠장, 루버, 캐노피, 프레임의 옆·윗·아랫면
• 재료 경계: 입면도와 평면·상세도의 경계가 서로 다른 구간
• 공제·할증: 계약내역, 시방, 산출기준, 절단·시공 방식에 따른 규칙

기하학적 투영면적은 계산 검토의 출발점입니다. 실제 계약 수량은 프로젝트의 수량산출서와 계약 문서가, 발주량은 제품 규격·배치·절단·파손·시공 방법이 함께 영향을 줍니다. 따라서 임의의 로스율을 곱해 ‘최종 발주량’이라고 표시하지 않습니다.

6. 합계가 안 맞을 때는 다섯 단계로 되돌아갑니다

1. 단위: mm와 m, mm²와 ㎡가 섞였는지 확인합니다.
2. 기준치수: 중심선·구조선·마감선 중 무엇을 사용했는지 확인합니다.
3. 중복: 재료 경계에서 같은 면을 양쪽 구간에 넣지 않았는지 확인합니다.
4. 개구부: 창문의 폭·높이·개수·소속 재료 구간을 대조합니다.
5. 깊이: 정면 투영면과 창 주변·측면·돌출면을 섞었는지 확인합니다.

다섯 단계를 확인해도 치수가 맞지 않으면 도면을 임의로 고치지 말고, 어떤 치수가 얼마나 다르고 계산에 어떤 영향을 주는지 기록합니다.

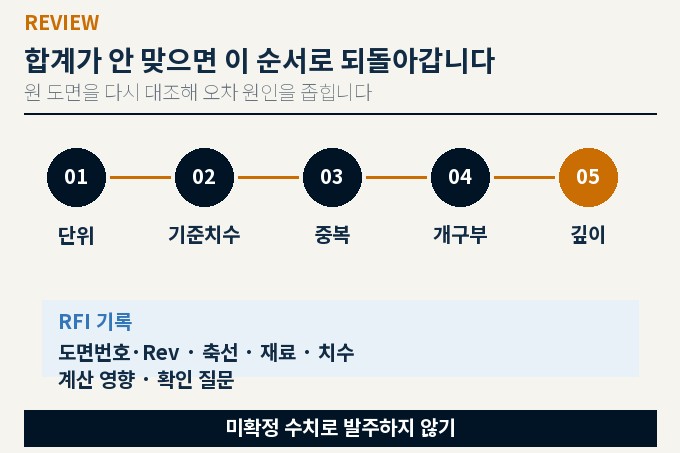

면적 오차를 다섯 단계로 좁히고 미확정 치수를 질의로 전환하는 순서

7. 미확정 치수는 RFI 문장으로 넘깁니다

질의 문장 예시
남측 입면도 E-201 Rev.04의 축 3-5 구간 MAT-B 경계 폭은 5,000mm로 표기되어 있으나, 같은 구간 평면도 A-101 Rev.05의 외벽 마감선 치수는 4,800mm로 확인됩니다. 높이 6,000mm 기준 투영면적에 1.2㎡ 차이가 발생하므로, 적용할 기준치수와 재료 경계, 반영할 최신 도면번호·Rev 확인을 요청드립니다.

이 문장에는 도면번호·Rev·축선·재료·엇갈린 치수·계산 영향·확인 질문이 들어 있습니다. 실제 공사에서는 프로젝트의 RFI 절차와 최신 배포도서가 우선이며, 답변을 받기 전 계산값을 승인 수량이나 발주 기준으로 확정하지 않습니다.

8. 공식 기준에서 확인할 범위

현행 건축법 시행규칙 별표 4의2(제14조제1항 관련)의 착공신고 설계도서 항목은 입면도에 주요 내외벽, 중심선 또는 마감선 치수와 외벽 마감재료 등을 표현하도록 안내합니다. 이는 계산 전에 치수 기준과 재료 구간을 도면에서 확인해야 한다는 근거가 됩니다. 다만 이 글의 67.2㎡ 계산식이나 검토 순서가 전국 공통 법정 산출서식이라는 뜻은 아닙니다.

국토교통부가 발표하는 건설공사 표준품셈은 CODIL에서 확인할 수 있지만, 특정 외장재의 공제·할증·시공 수량은 해당 연도 자료의 해당 공종, 계약 문서, 시방서와 프로젝트 산출기준을 직접 대조해야 합니다. 이 글은 그 규칙을 대신하지 않습니다.

함께 보면 계산 근거를 찾기 쉽습니다

• 건축 입면도 보는 법｜방향·레벨·창호·외장재 확인 순서 — 면적 계산 전 방향·축선·재료 경계를 찾는 순서
• 도면 4장에서 창문 하나를 검토하는 법 — 창문의 위치·크기·높이를 다른 도면과 대조하는 순서

핵심 정리

입면도 외벽 면적은 대상 면과 단위를 정하고, 재료 구간을 나눈 뒤 개구부를 표시해 계산합니다. 전체에서 빼기와 재료별로 더하기가 같은 값인지 비교하면 산식의 내부 일관성을 확인하고 중복·누락을 찾는 데 도움을 받을 수 있습니다. 다만 상쇄오차와 공통 입력오류를 배제하지 못하므로 원 도면 대조가 별도로 필요합니다.

예제의 답은 67.2㎡이지만 이것은 평면 투영면적입니다. 창 주변 깊이·측면·돌출부, 실제 공제 기준과 로스율은 미확정 항목으로 분리하고, 도면이 엇갈리면 위치와 수치·영향을 포함한 RFI로 확인하세요.

공식 출처

• 국가법령정보센터｜현행 건축법 시행규칙 — 현재 시행본 확인
• 국가법령정보센터｜건축법 시행규칙 별표 4의2 — 입면도의 주요 내외벽·기준 치수·외벽 마감재료 항목 확인
• 건설기술정보시스템 CODIL｜건설공사 표준품셈 — 국토교통부 발표 연도별 자료 확인 경로

공식 자료 확인일: 2026년 10월 6일. 이 글의 수치와 도식은 계산 원리를 설명하기 위한 가상 연습예제이며 실제 공사 지시·계약 수량·발주 수량을 대신하지 않습니다.
